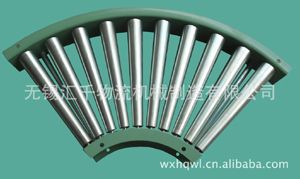

產品型號: R-TC220/320
產品名稱:90度轉彎型自由輸送機
該型輸送機為90度弧形轉彎輸送機，使用錐型滾筒，轉彎半徑小，適用于轉彎空間窄小的輸送機的轉彎連接場合。
>>說明
1.轉彎角度:90度
2.轉彎半徑:220、320mm
3.支架： 90mm槽鋼
4.幅寬: 200mm、300mm
5.滾筒承重量:max約100kg
>>仕様表
(単位 mm)
| R-TC220 | R-TC320 | ||
| 滾 筒 幅 寬 W (mm) | 200 | 300 | |
| 小徑 A (mm) | 滾筒外徑 | 31.3 | 31.2 |
| 壁 厚 | 3.5 | 3.6 | |
| 大徑 B (mm) | 滾筒外徑 | 60.5 | 60.5 |
| 肉 厚 | 2.0 | 2.1 | |
| 型 號 | 轉彎半徑 R | 軸外徑(φ)×壁厚 加工 | 支架形狀I×K×t 輸送機高(H) | 滾筒幅寬 W | 滾筒間距 P (滾筒數) | 輸送機 角度 θ | 滾筒強度 (kg) | 輸送機重量 (kg) | ||||
| R-TC220 | 220 | 12×1.0管 半圓 | [ 90×30×3.2 94 | 200 | 75 (7) 100 (5) | 90° | 100 〔200W〕 | 10.0 〔200W?75P〕 | ||||
| R-TC320 | 320 | 12×1.0管 半圓 | [ 90×30×3.2 94 | 300 | 75(10) 100(7) | 90° | 100 〔300W〕 | 15.4 〔300W?75P〕 | ||||
>>示意圖

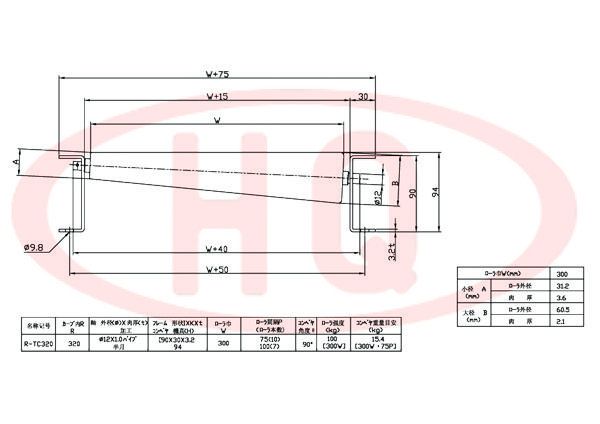

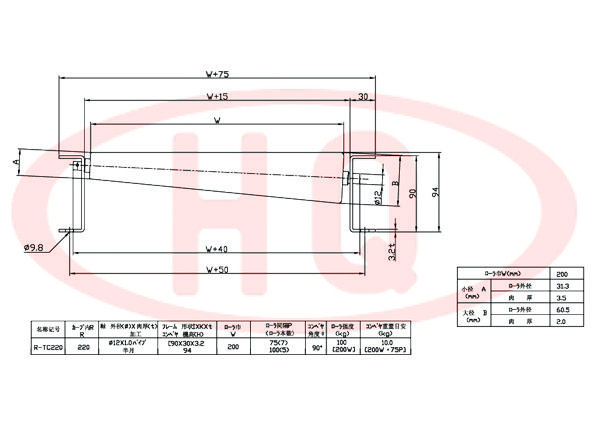

R-TC220
R-TC320
