Type60-GⅡ 頭部驅動糾偏皮帶輸送機

首頁 〉產品展示〉皮帶輸送機 〉TYPE60皮帶輸送機 〉Type60-GⅡ 頭部驅動糾偏皮帶輸送機

Type60-GⅡ 頭部驅動糾偏皮帶輸送機

產品型號: Type60-GⅡ 頭部（或上部）驅動糾偏型皮帶輸送機

產品名稱:60型糾偏皮帶、頭部（或上部）驅動皮帶輸送機

使用強度更高的60mm鋁合金型材支架，皮帶傳送、頭部（或上部）驅動，直線輸送。

使用糾偏皮帶（皮帶底面帶導條），防止皮帶運行時出現蛇行或跑偏，能保證輸送穩定。特別適合橫向移栽的場所。驅動部為鑄鋁一體成型，主動輪和從動輪為鋁同步輪，皮帶為樹脂同步帶，具有精度高、靜音性及耐久性，無油脂污染。

>>說明

1.定速：1.6～38m/min

2.變速：0.11～43m/min

3.幅寬: 100mm～600mm

4.搬送能力: max約60kg(水平分散荷重時)

>>仕様

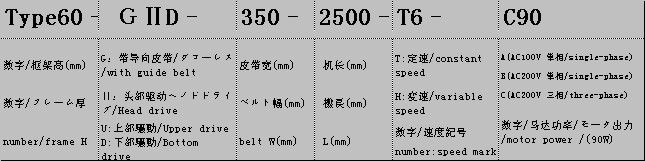

選型標記方法

（單位：mm）

皮帶幅寬	200	250	300	400	500	600
機寬	280	330	380	480	580	680
機長	4000	5000	6000	7000	8000

機高	300	電源	AC100V(單相），AC200V（單相），AC200V（三相）
皮帶速度	定速，變速	皮帶材質	PVC皮帶（標準），PU帶
電機功率	90W	附屬件	腳，護欄，其它…

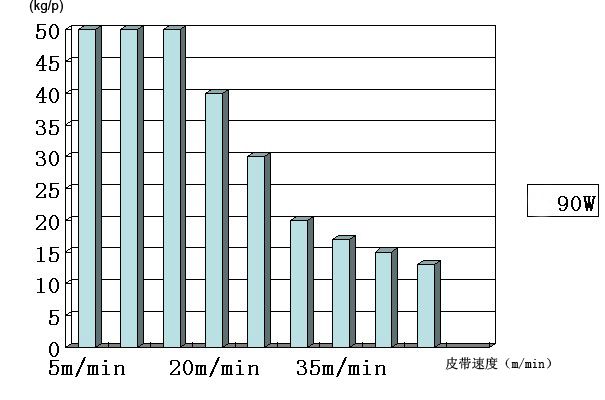

搬送能力（定速）

皮帶速度表

減速比	速度記號	定速(m/min)　　50/60Hz	速度記號	変速(m/min) 50?60Hz
1/180	T1	1.9/2.3	H1	0.13～2.5
1/150	T2	2.3/2.7	H2	0.15～3.0
1/120	T3	2.8/3.4	H3	0.19～3.8
1/100	T4	3.4/4.1	H4	0.23～4.5
1/90	T5	3.8/4.5	H5	0.26～5.1
1/75	T6	4.6/5.5	H6	0.31～6.1
1/60	T7	5.7/6.8	H7	0.38～7.6
1/50	T8	6.8/8.2	H8	0.46～9.1
1/36	T9	9.5/11.4	H9	0.63～12.6
1/30	T10	11.4/13.7	H10	0.76～15.2
1/25	T11	13.7/16.4	H11	0.91～18.2
1/18	T12	19.0/22.8	H12	1.27～25.3
1/15	T13	22.8/27.3	H13	1.52～30.4
1/12.5	T14	27.3/32.8	H14	1.82～36.4
1/9	T15	37.9/45.5	H15	2.53～50.6
